產品名稱：DZW45-24Z 開關型電動執行機構[ 2015-11-10 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、DZW45-24Z 開關型電動執行機構產品簡介

開關型電動執行機構 DZW45-24Z：多回轉電動執行器（又稱為閥門電動裝置、閥門電動頭、閥門電裝），智能一體化產品，開關量控制，整體型，反饋4~20mADC，輸出扭矩450N.m，輸出轉速24r/min，電機功率1.5KW，防護等級IP65，廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
詳細介紹
開關型閥門電動裝置整體型電動執行器智能開關型閥門電動頭整體開關型閥門電裝一體化開關型

上海湖泉閥門有限公司
閥門電動裝置	電動執行機構	品牌電動執行器	電動閥門控制器	電動閥門
DZW閥門電動裝置（Z型閥門電裝）	精小型電動執行器	西門子電動執行器（揚州西門子）	掛壁式閥門控制箱	電動閘閥
DZW閥門電動裝置（Z型閥門電裝）	DKJ電動執行器	西門子電動執行器（揚州西門子）	抽屜式閥門控制箱	電動截止閥
DQW閥門電動裝置（Q型閥門電裝）	DKZ電動執行器	羅托克電動執行器（英國羅托克）	戶外型閥門控制箱	電動蝶閥
DQW閥門電動裝置（Q型閥門電裝）	3810L電動執行器	羅托克電動執行器（英國羅托克）	防爆型閥門控制箱	電動球閥
LQ閥門電動裝置	3810R電動執行器	德國PS電動執行器	BFA型閥門控制器	電動調節閥

二、DZW45-24Z 開關型電動執行機構電氣部分結構

控制系統與電動裝置集合于一體稱為整體型電動裝置，其電氣部分主要由整體型模塊、按鈕盒、開度表（或數顯指示器）、接觸器等組成。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制機構、行程控制機構、開度指示機構進行調整。按鈕盒上有三個按鈕，中間為現場/遠控轉換按鈕，其左邊為現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒蓋為遠方控制，遠程為24VDC開關觸點控制（24VDC已內供），打開蓋子為現場操作。

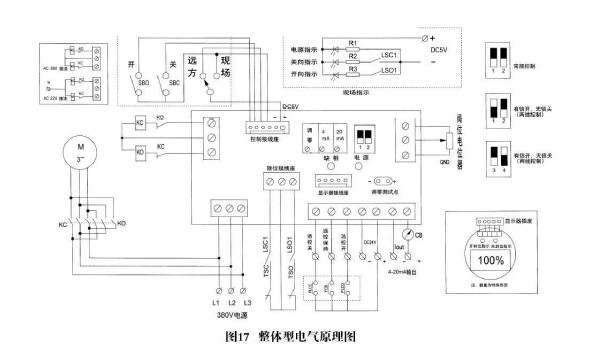

三、DZW45-24Z 開關型電動執行機構電氣原理圖
