閘閥型號規格Z941X-25/DN200/2.5Mpa及產品介紹

[ 2024-09-30 ]

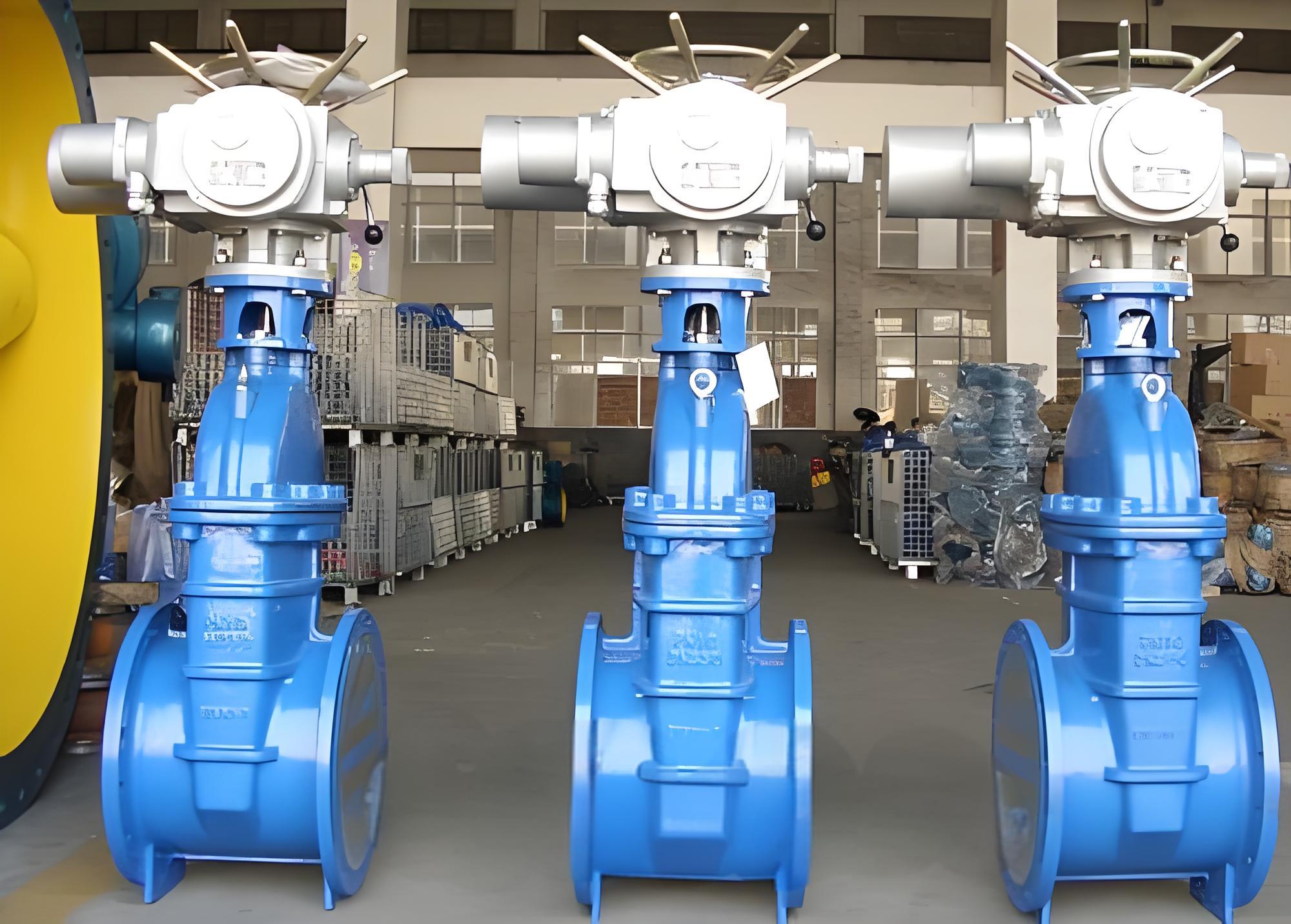

‌閘閥型號規格Z941X-25/DN200/2.5Mpa是一種電動楔式閘閥，具有穩定的質量和合理的價格。‌ 該型號的閘閥適用于公稱壓力為2.5MPa，口徑為DN200的情況。其閥座密封面材料為合金鋼，閥體材料為碳素鋼，適用于水、蒸汽、油品等介質，工作溫度范圍在1.0~2.5MPa之間，工作溫度可達425℃‌。 ‌Z941X系列閘閥的產品特點包括‌： ‌結構特點‌：Z941X系列閘閥采用電動、法蘭連接、明桿楔式剛性單閘板結構，閥座密封面材料為合金鋼，閥體材料為碳素鋼。 ‌適用介質和溫度‌：適用于水、蒸汽、油品等介質，工作溫度范圍在1.0~2.5MPa之間，工作溫度可達425℃。 ‌應用范圍‌：廣泛應用于石油、化工、冶金等行業的流體控制系統中，用于介質的切斷和流量控制。 ‌

Z941X系列閘閥的使用場景和優勢包括‌： ‌使用場景‌：Z941X系列閘閥適用于大口徑管道系統，常用于需要高壓力和高溫環境的工業場合。 ‌優勢‌：該系列閘閥具有結構簡單、操作方便、密封可靠等優點，能夠滿足各種工業管道的切斷和流量控制需求。通過以上介紹，可以看出Z941X-25/DN200/2.5Mpa閘閥是一種適用于高溫高壓環境的優質選擇，能夠滿足各種工業管道的切斷和流量控制需求。

閘閥型號規格Z941X-25/DN200/2.5Mpa及產品介紹

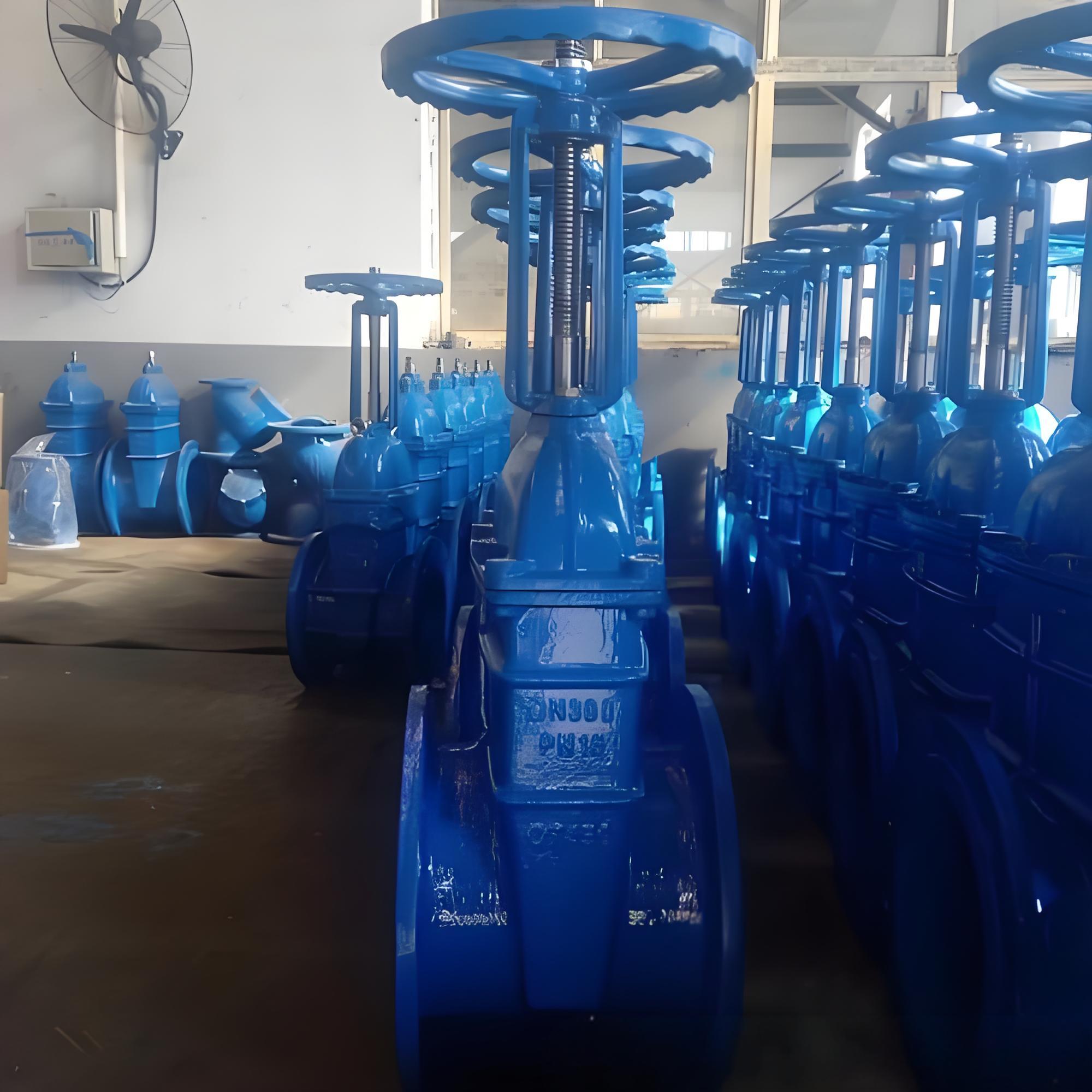

閘閥是一種常用的流體控制閥門，它具有簡單結構、可靠密封、操作方便等特點。閘閥型號規格Z941X-25/DN200/2.5Mpa是一款高品質的閘閥產品，下面將為您介紹其詳細信息。

該閘閥的型號規格為Z941X-25/DN200/2.5Mpa，其中Z代表閘閥，941X為該系列產品的型號代碼，25表示閥門開啟高度為25mm，DN200表示閥門的公稱通徑為200mm，2.5Mpa則代表額定壓力為2.5兆帕。這些規格參數使得該閘閥適用于各種工業管道系統，能夠有效控制流體的通斷和流量。

該閘閥采用優質材料制造，具有良好的耐腐蝕性能，能夠在惡劣的工作環境下長時間穩定運行。閘閥的閥體采用鑄造工藝，結構堅固，內部流道光滑，減小了流體的阻力。同時，該閘閥配備了可靠的密封結構，確保了閥門的密封性能，有效防止泄漏。

該閘閥的操作方便靈活，可以手動操作或配合執行機構使用。閥門的開關速度快，操作靈敏，可靠性高。此外，產品還具有自泄、自清洗等特點，保證了流體在閥門內的流通暢順，減少了堵塞的可能性。

總之，閘閥型號規格Z941X-25/DN200/2.5Mpa是一款具有優異性能和可靠品質的流體控制閥門。它適用于各種工業領域，能夠有效控制流體的流量和通斷。無論在耐腐蝕性能、密封性能還是操作方便性方面，該產品都表現出色。

閘閥型號規格壓力試驗

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7

閘閥主要零件材料及性能

體蓋板	閥桿	密封面	墊片	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 本體材料尼龍	增強柔性石墨 1Cr13/柔性石墨 08軟鋼 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE	柔性石墨增強柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38CrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	銷酸類
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸類

PN1.6MPa電裝型號規格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	H	DO
凸面法蘭 RF Z941H Z941Y Z941W Z941F Z940H Z940Y Z940W Z940F 16C 16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
	600	800	840	770	718	48	20-Φ41	DZW250	870	2432	320
	700	900	910	840	788	50	24-Φ41	DZW250	870	2489	320
	800	1000	1020	950	898	52	24-Φ41	DZW350	1170	2643	570
	900	1100	1120	1050	998	54	28-Φ41	DZW500	1170	2935	570
	1000	1200	1255	1170	1100	56	28-Φ48	DZW500	1170	3410	570

PN2.5MPa電裝型號規格主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	h	D0
凸面法蘭 RF Z941H Z941Y Z941W Z941F Z940H Z940Y Z940W Z940F 25 25P 25R 25I	40	200	145	110	85	18	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	20	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	22	8-Φ18	DZW10	590	665	365
	80	280	195	160	135	22	8-Φ18	DZW15	590	725	365
	100	300	230	190	160	24	8-Φ23	DZW20	590	787	365
	125	325	270	220	188	28	8-Φ25	DZW20	590	902	365
	150	350	300	250	218	30	8-Φ25	DZW20	590	955	365
	200	400	360	310	278	34	12-Φ25	DZW30	810	1105	470
	250	450	425	370	332	36	12-Φ30	DZW30	810	1343	470
	300	500	485	430	390	40	16-Φ30	DZW60	810	1516	470
	350	550	550	490	448	44	16-Φ34	DZW90	830	1678	550
	400	600	610	550	505	48	16-Φ34	DZW120	830	1849	550
	450	650	660	600	555	50	20-Φ34	DZW120	830	1937	550
	500	700	730	660	640	52	20-Φ41	DZW180	870	2234	320
	600	800	840	770	718	56	20-Φ41	DZW250	870	2432	320
	700	900	955	875	815	60	24-Φ48	DZW500	870	2489	320
	800	1000	1070	990	930	64	24-Φ48	DZW500	1170	2643	570
	900	1100	1180	1090	1025	66	28-Φ54	DZW800	1170	2935	570
	1000	1200	1305	1210	1140	68	28-Φ58	DZW800	1170	3410	570
