手動閘閥Z45T-10 DN65結構詳細圖解及適用場合
Z45T-10暗桿鑄鐵閘閥主要技術參數：
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作溫度 |
使用介質 |
|
|
密封 |
強度 |
||||
|
Z45H-10 |
1.0 |
1.1 |
1.5 |
≤100-200℃ |
水、蒸汽、油 |
|
Z45W-10 |
|||||
|
Z45T-10 |
|||||
|
Z45T-16 |
1.6 |
1.76 |
2.4 |
≤200℃ |
水、蒸汽、油 |
|
Z45W-16 |
|||||
|
Z45H-16C |
|||||
|
Z45T-16C |
|||||
|
Z45W-16C |
|||||

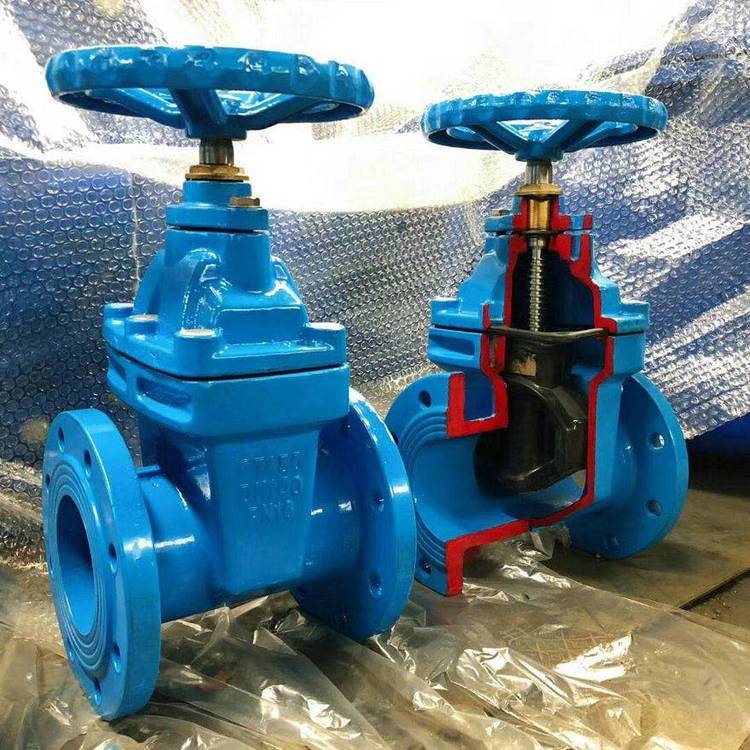

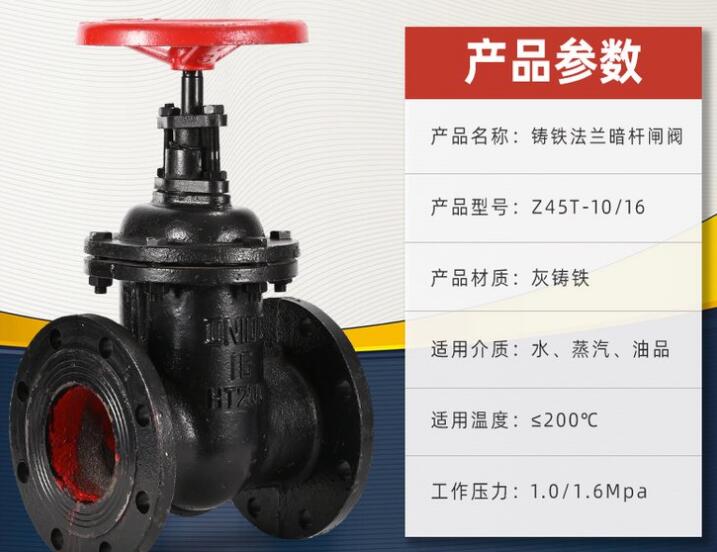

暗桿鑄鐵閘閥Z45T/W-10
型號：Z45T/W 壓力：1.0Mpa
口徑：DN40～1000mm 材質：鑄鐵
適用溫度：≤200℃ 適用介質：水、蒸汽、油品等
Z45T-10閘閥結構與特點：
1、Z45T-10閘閥是常用的截斷閥，主要用來接通或截斷管路中的介質; 閘閥適用的壓力、溫度及口徑范圍很
大，尤其適用于中、大口徑的管道。
2、Z45T-10閘閥楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。
廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作
啟閉用。
Z45T-10暗桿鑄鐵閘閥主要零件材料：
|
型號 |
閥體、閥蓋、閘板 |
密封圈 |
閥桿 |
填料 |
|||||||
|
Z45H-10 |
灰鑄鐵、鑄鋼 |
|
碳鋼、不銹鋼 |
|
Z45T-10 型暗桿楔式單閘板手動閘閥外形結構尺寸（mm）
| DN | L | D | D1 | D2 | z×φd | H |
|---|---|---|---|---|---|---|
| 50 | 178 | 165 | 125 | 102 | 4×φ19 | 285 |
| 65 | 190 | 185 | 145 | 122 | 4×φ19 | 305 |
| 80 | 203 | 200 | 160 | 138 | 8×φ19 | 330 |
| 100 | 229 | 220 | 180 | 158 | 8×φ19 | 405 |
| 125 | 254 | 250 | 210 | 188 | 8×φ19 | 460 |
| 150 | 267 | 285 | 240 | 212 | 8×φ23 | 506 |
| 200 | 292 | 340 | 295 | 268 | 8×φ23 | 610 |
| 250 | 330 | 395 | 350 | 320 | 12×φ23 | 730 |
| 300 | 356 | 445 | 400 | 370 | 12×φ23 | 950 |
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。上一篇：z941h-16c電動閘閥的詳細技術參數及說明書 / 下一篇：礦用隔爆型電動閘閥的工作原理及的作用是什么
