手動閘閥型號規格大全、手動閘閥型號規格詳解圖片

[ 2024-07-19 ]

手動閘閥的型號規格繁多，‌以滿足不同應用場景的需求。‌以下是一些常見的手動閘閥型號規格：‌ Z73手動刀型閘閥：‌這是一種特定的手動閘閥型號，‌適用于特定的應用場景。‌ 手動閘閥250批發：‌提供不同材質和規格的手動閘閥，‌如304/316L不銹鋼閘閥和鑄鋼水封閘閥等，‌適用于不同的流體處理需求。‌ dn15手動閘閥：‌適用于小型管道系統，‌提供不同材質和連接方式的閘閥，‌如不銹鋼閘閥和黃銅閘閥等。‌ 硬密封閘閥：‌包括鑄鋼硬密封閘閥和不銹鋼硬密封閘閥，‌適用于高溫和高壓的流體處理。‌ 這些手動閘閥的型號和規格涵蓋了從小型管道系統到大流量流體處理的廣泛應用。‌選擇合適的閘閥型號和規格時，‌應考慮管道系統的具體要求，‌如流體性質、‌壓力、‌溫度以及連接方式等因素。

手動閘閥的型號和尺寸通常按照國標進行分類，其中較為常見的國標有GB、JB和HG等。根據不同的型號和尺寸，手動閘閥的外形、材質、密封形式、連接方式等會有所不同。

下表列出了常見的手動閘閥型號及其標準尺寸：

型號尺寸

50 2"

65 2.5"

80 3"

100 4"

125 5"

150 6"

200 8"

250 10"

手動閘閥的參數和規格包括以下幾個方面：

1. 使用壓力：手動閘閥可用于多種壓力下的管路，一般設計使用壓力在PN1.0～PN4.0MPa之間。

2. 使用溫度：手動閘閥可用于多種溫度下的管路，根據介質不同，一般設計使用溫度在-20℃～+150℃之間。

3. 密封等級：手動閘閥的密封等級通常為GB/T13927-1992標準的C級。

4. 連接方式：手動閘閥的連接方式有法蘭式、螺紋式和焊接式等，其中法蘭式連接是最常見的。

5. 主要材質：手動閘閥的主要材質有鑄鐵、球墨鑄鐵、鋼、不銹鋼等。
閘閥廠家

下表列出了常見的手動閘閥參數和規格：

參數/規格數據

使用壓力 PN1.0～PN4.0MPa

使用溫度 -20℃～+150℃

密封等級 C級

連接方式法蘭式、螺紋式、焊接式

主要材質 鑄鐵、球墨鑄鐵、鋼、不銹鋼
手動閘閥廠家

手動閘閥

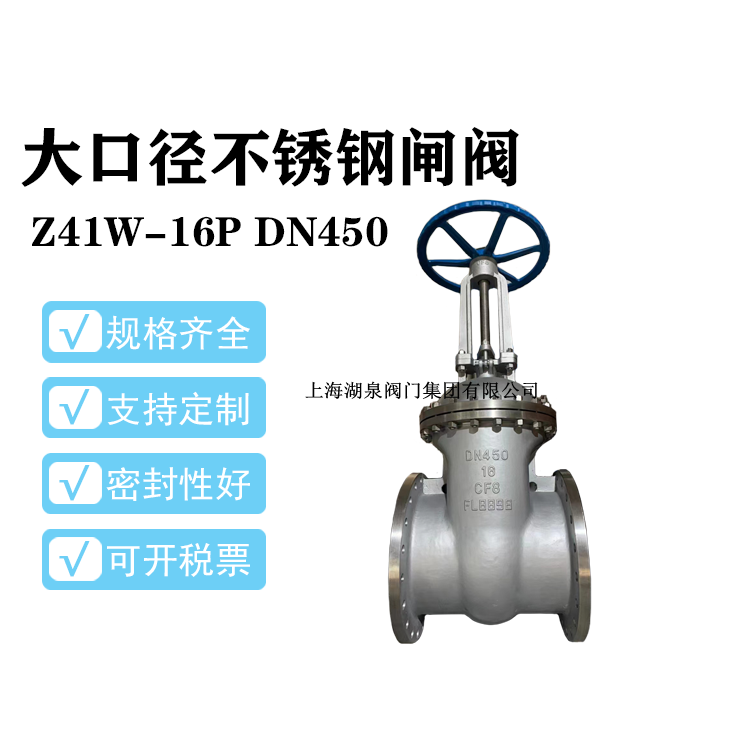

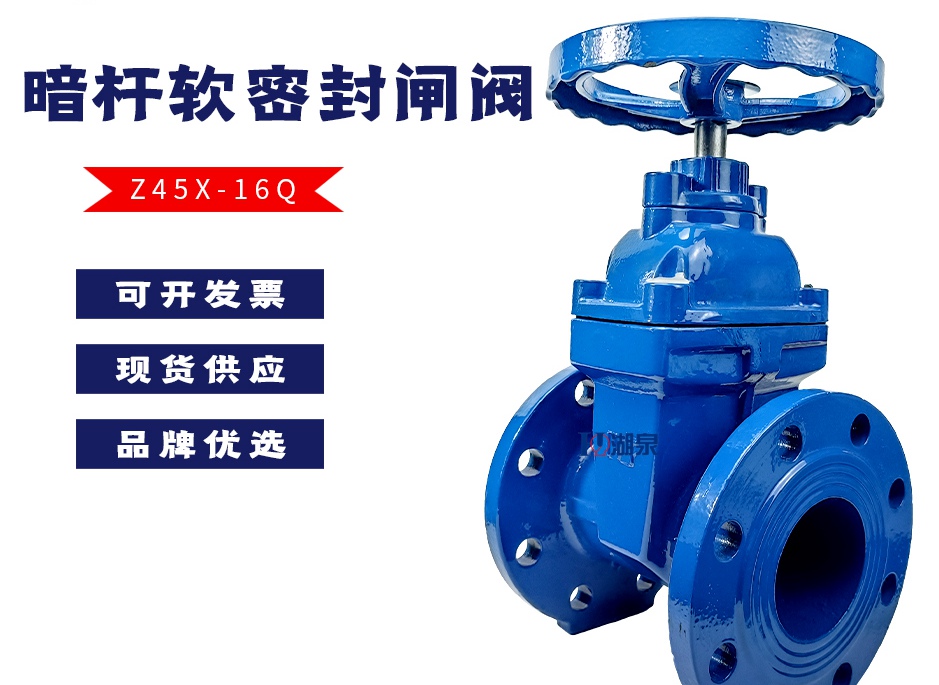

型號有：Z45T-16、Z41T-16、Z45X-16、Z41X-16、Z41H-25、Z41W-25

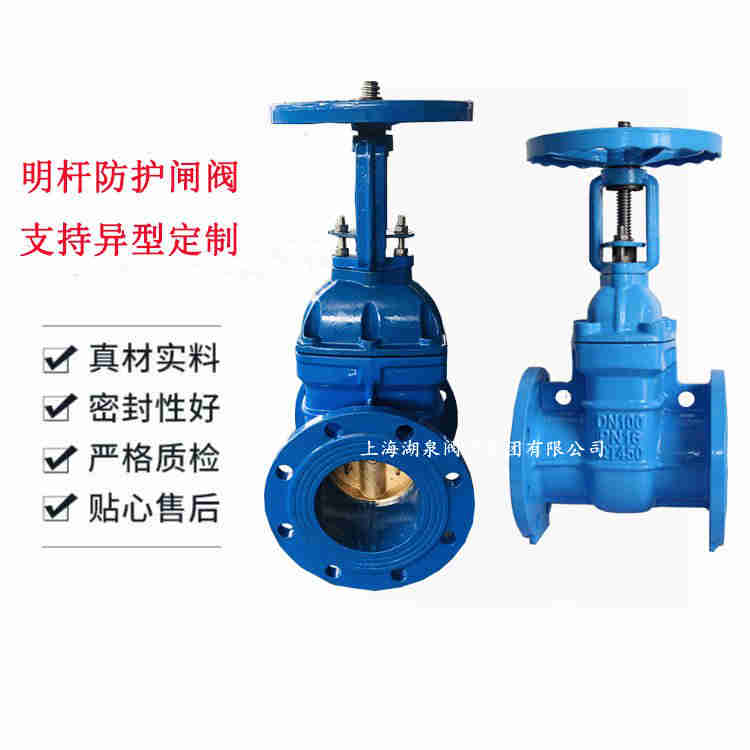

手動閘閥一般都是手輪操作啟閉，在輸水管道上很常見，手動閘閥可以分為明桿和暗桿兩種結構形式，明桿閘閥的閥桿螺紋裸露在外，當轉動手輪操作閘閥啟閉時，可以清晰的看到閥門開關狀態；而暗桿閘閥的閥桿在閥體內部，轉動手輪啟閉閘閥時，看不到閥門的開關狀態，只能轉到閥門轉不動為止，才能確認閥門的開關。
