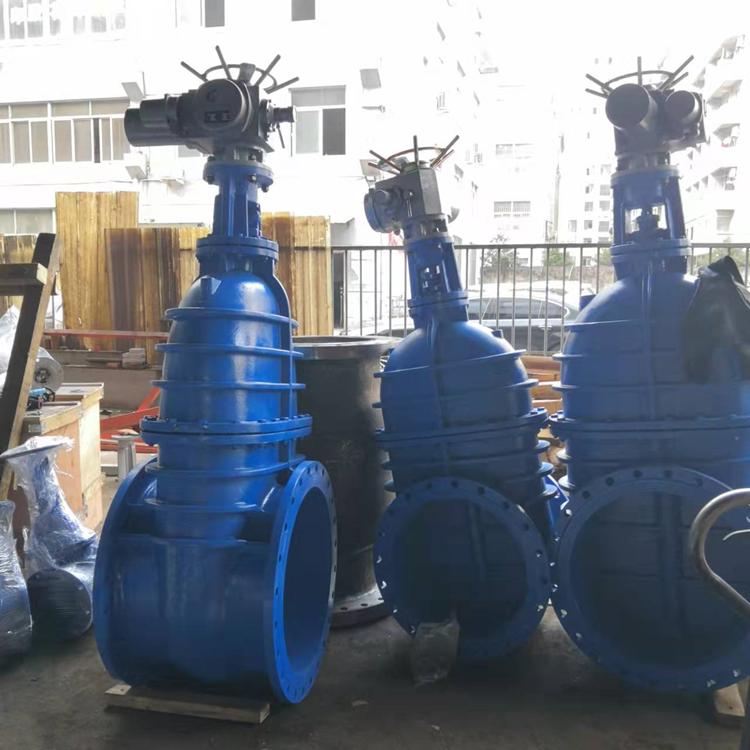

電動閘閥Z945X-16C DN300安裝示意圖及產品說明書

[ 2024-06-17 ]

本公司電動閘閥Z945X-16C DN300電動閘閥克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷。該電動閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點，可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。平底式閥座傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊，水泥，紙屑，雜物等淤積于閥底凹槽內。容易造成無法關閉緊密而形成漏水現象，低部采用與水管相同的平底，不易造成雜物淤積，使流體通暢無阻。·整體包膠閥板采用高品質的橡膠進行整體內，外包膠，國內*的橡膠硫化技術使得硫化后的閥板能夠保證精確的幾何尺寸，且橡膠與球墨鑄鐵閘板連接牢靠，不易脫落及彈性記憶佳。耐腐蝕閥閥體采用粉沫環氧樹脂涂裝，可防止閥體的腐蝕與生銹，并可用于污水系統。不易碎裂以往傳統鑄鐵閘閥常園外物擊中，碰撞或重疊而造成斷裂等現象。由于改用球墨鑄鐵，此種情形已可大幅度減少。三“O”型環密封圈由于閥桿采用三“0”型環密封圈密封，可減少開關時的磨擦阻力，大幅減少漏水現象殛可以不停水施工更換密封圈。·有助生飲由于閥體內部以無毒性環氧樹脂涂裝，閘板的內外表面均以橡膠*包覆而不至于出現銹水或腐蝕現象，可供生飲。精鑄閥體閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精即可保證閥門的密封性。
電動閘閥Z945X-16C DN300安裝示意圖及產品說明書

產品名稱	暗桿彈性座封閘閥
產品型號	Z45X、Z545X、Z645X、Z945X、RVHX
公稱通徑	DN50-DN600
壓力范圍	1.0-1.6MPa
閥體材質	球墨鑄鐵、鑄鋼、不銹鋼

電動閘閥Z945X-16C DN300產品用途，彈性座軟密封閘閥廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

軟密封閘閥型號		Z45X-10	Z45X-16
工作壓力(MPa)		1.0	1.6
適用溫度(℃)		≤80
適用介質		水
材料	閥體、閥蓋	球墨鑄鐵、鑄鋼、不銹鋼
	閘板	鑄鐵包橡膠
	閥桿	不銹鋼
	密封面	閥體：本體，閘板：橡膠
	填料	丁腈橡膠

電動閘閥Z945X-16C DN300主要外形尺寸

公稱通徑	外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b-f	Z-d	地下閘閥A	地下閘閥A	H	D0
Z45X/RVCX-10 SZ45X/RVHX-10
40	165	145	110	85	18-3	4-18	65	32	300	180
50	180	160	125	100	20-3	4-18	65	32	345	180
65	195	180	145	120	20-3	4-18	65	32	376	180
80	210	196	160	135	22-3	4-18	65	32	417	200
100	230	215	180	155	22-3	8-18	65	32	460	200
125	255	245	210	185	24-3	8-18	65	32	525	240
150	280	280	240	210	24-3	8-23	65	32	567	240
200	330	335	295	265	26-3	8-23	65	32	705	320
250	380	390	350	320	28-3	12-23	65	32	800	320
300	420	440	400	368	28-4	12-23	65	32	886	400
350	450	500	460	428	30-4	16-23	70	48	968	400
400	480	565	515	482	32-4	16-25	70	48	1090	500
450	510	615	565	532	32-4	20-25	70	48	1175	500
500	540	670	620	585	34-4	20-25	70	48	1414	720
600	600	780	725	685	36-5	20-30	70	48	1593	720

型號規格

型號	額定轉矩(N·M)	連接法蘭號		輸出轉速(r／min)	質量
型號	額定轉矩(N·M)	轉矩型 JB2920	推力型 IS05210	輸出轉速(r／min)	質量
Z5／15	50／150	2，2I	F10	12／18／24／30／36／48／60	30-45
Z20／30	200／300	3，3I	F14	12／18／24／30／36／48	50-65
Z45／60	450／600	4	F16	12／18／24／36	110-125
Z90／120	900／1200	5，2I	F25	12／18／24／36	140-160
Z180／250	1800／2500	7	F30	18／24／36	275-300
Z350／500	3500／5000	8	F35	18／24／36	310-350
