截止閥j41h—16c DN65是什么意思,尺寸規格表

[ 2024-03-20 ]

截止閥J41H-16C DN65的含義：
J：代表閥門類型為“截止閥”。
4：代表連接方式為“法蘭”。
1：代表結構形式為“直流”。
H：代表閥座堆焊材質為“不銹鋼”。
16：代表公稱壓力為“1.6MPA”。
C：代表閥體材料為“碳素鋼WCB”。
DN65：口徑65mm 。

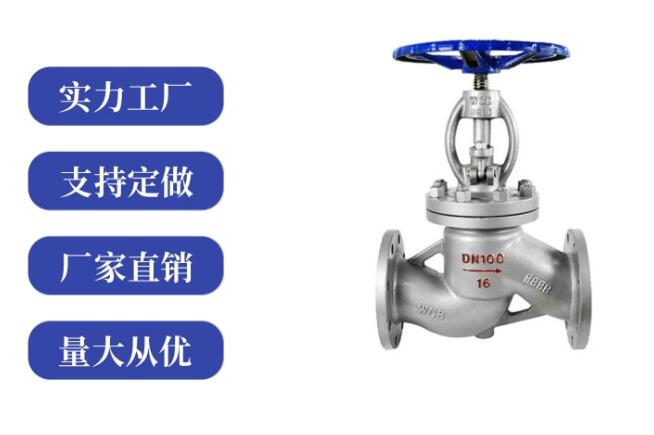

截止閥j41h—16c DN65是什么意思,尺寸規格表

綜上所述，截止閥J41H-16C是一種常用的手動截止閥，具有法蘭連接、直流結構形式，閥座堆焊不銹鋼，公稱壓力為1.6MPA，閥體材料為碳素鋼WCB。這種閥門廣泛應用于多種工業設備中，如蒸汽設備、管道設備、化工設備等。

鑄鋼截止閥J41H-16C性能參數

型號		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作壓力（MPa）		1.6～16.0
適用溫度（℃）		≤425		≤150
適用介質		水、蒸汽、油品		弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼		鉻鎳鈦不銹鋼
	閥桿	鉻不銹鋼		鉻鎳鈦不銹鋼
	密封面	堆焊鐵基合金	堆焊硬基合金	本體材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

截止閥j41h—16c DN65壓力試驗MPa

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.4	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7

截止閥j41h—16c DN65是什么意思,尺寸規格表

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法蘭 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600

截止閥j41h—16c DN65主要零件材料及性能

體蓋扳	閥桿	密封面	墊片(環)	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 本體材料尼龍	增強柔性石墨 1Crl3／柔性石墨 08軟鋼 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨增強柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸類
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸類
