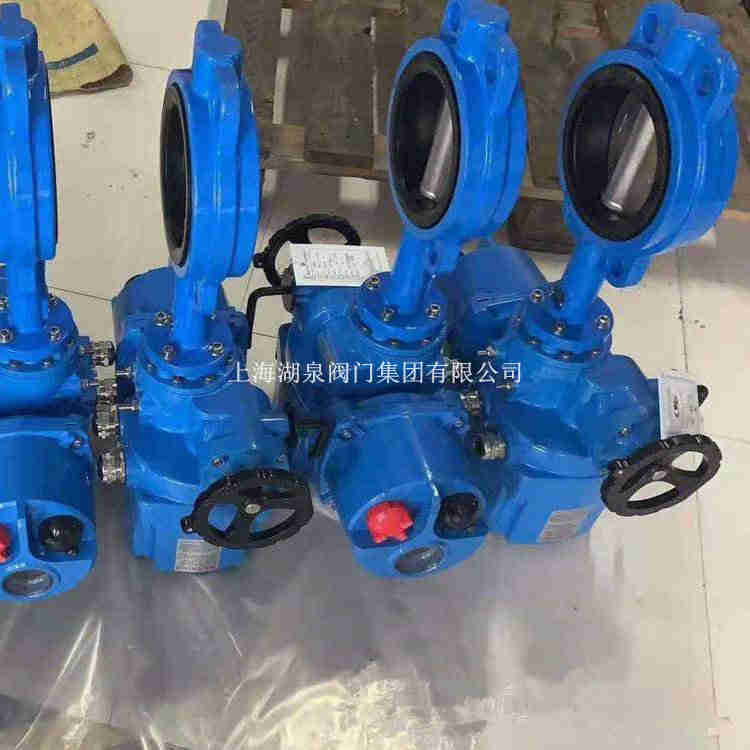

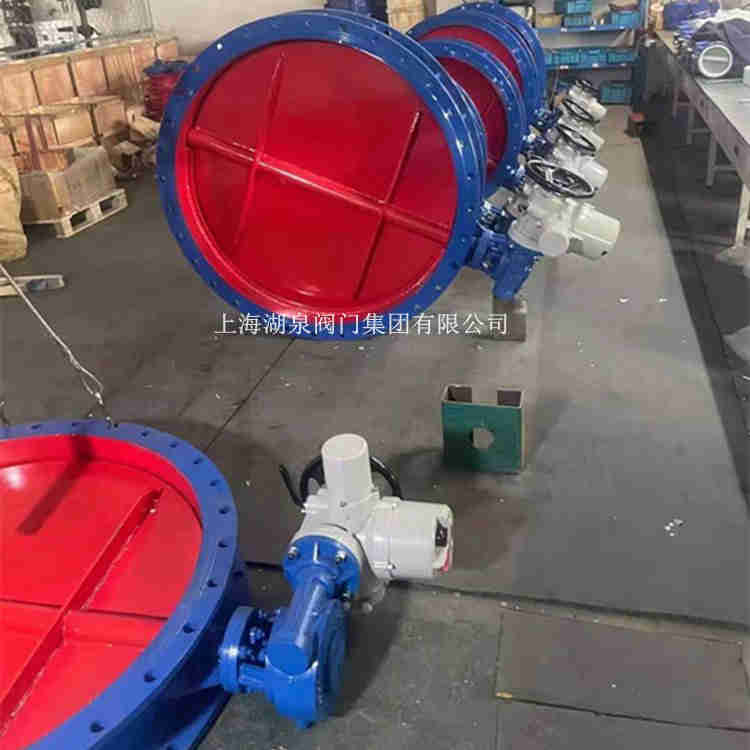

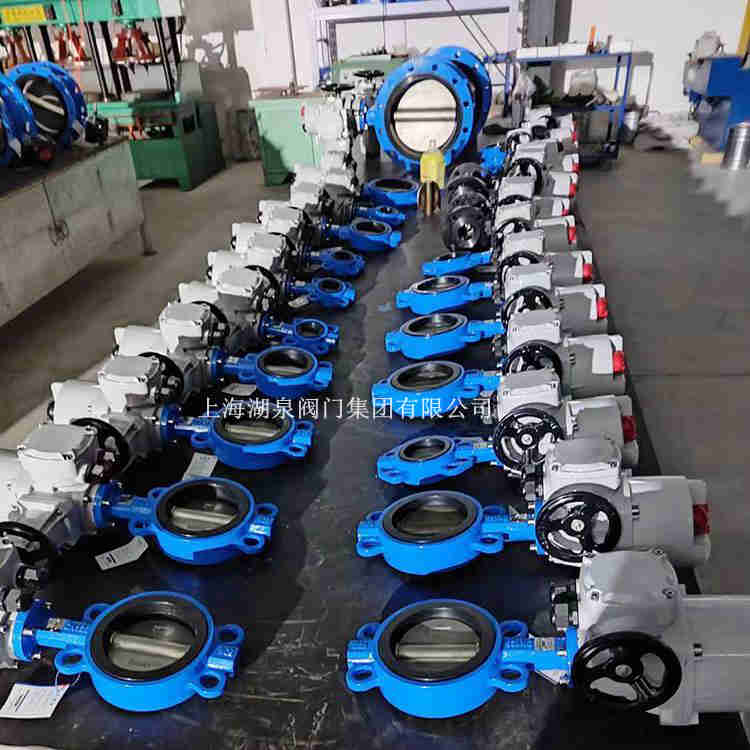

上海湖泉閥門集團有限公司，蝶閥有軟密封的和硬密封的，也有對夾式的和法蘭式的，不同類型的蝶閥，尺寸信息也有區別。以密封對夾蝶閥為例，手動蝶閥dn200的外形尺寸，口徑、流量、扭矩、電壓、防護等級。有這些參數很快就出來了。DN200電動蝶閥采用彈性密封圈和金屬硬密封結構廣泛用于治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

具體尺寸如下DN：200    D：320    D1：280    L：152    H：960    H1：352    H2：480     b：22   n-d：8-18   ,法蘭連接尺寸可根據客戶現場或要求修改。

規格size		尺寸(mm)															重量(kg)
mm	inch	A	B	C	D	D1	D2	N-M	L	Φ2	K	E	n-Φ1	f	J	W	A型	LT型
25	1	110	55	33	24	85	85	4-M12	32	10	42	42	4-6	10		7	1.2	1.3
32	11/4	110	55	33	24	100	100	4-M16	32	10	42	42	4-6	10		7	1.4	1.6
40	1.5	125	73	33	39	110	110	4-M16	32	12.6	50	50	4-7	10		8.86	1.8	2.1
50	2	125	73	43	52	125	125	4-M16	32	12.6	50	50	4-7	10		8.86	2.3	2.8
65	2.5	136	82	46	64	145	145	4-M16	32	12.6	50	50	4-7	10		8.86	3.3	4.1
80	3	142	91	46	78	160	160	8-M16	32	12.6	50	50	4-7	10		8.86	3.7	5.2
100	4	163	106	52	104	180	180	8-M16	32	15.77	70	70	4-10	12		11.1	5.2	6.5
125	5	176	128	56	123	210	210	8-M16	32	18.92	70	70	4-10	12		12.7	7.5	8.6
150	6	196	143	56	155	240	240	8-M20	32	18.92	70	70	4-10	12		12.7	8.7	11
200	8	228	170	60	202	295	295	8-M20/12-M20	45	22.1	102	102	4-12	15		15.87	15	25



250	10	258	204	68	250	350	355	12-M20/12-M24	45	28.45	102	102	4-12	15	31.19	8	23	43
300	12	292	239	78	301	400	410	12-M20/12-M24	45	31.6	102	102	4-12	15	34.6	8	35	50
350	14	336	267	78	333.3	460	470	16-M20/16-M24	45	31.6	125	125	4-14	23	34.6	8	58	77
400	16	368	297	102	389.6	515	525	16-M24/16-M27	51	33.15	140	140	4-18	23	36.15	10	82	101
450	18	400	315	114	440.5	565	585	20-M24/20-M27	51	38	140	140	4-18	23	40.95	10	110	139
500	20	440	348	127	492	620	650	20-M24/20-M30	64	41.14	140	140	4-18	27	44.12	10	148	179
600	24	525	467	154	593	725	770	20-M27/20-M33	70	50.65	165	165	4-22	27	54.62	16	220	283


常見的蝶閥型號如下：通風蝶閥的型號： D341H、D341W； 三偏心對夾硬密封蝶閥型號： D73H、D373H、D673H、D973H； 中線法蘭蝶閥型號： D41X、D341X、D641X、D941X； 中線對夾蝶閥型號： D71X、D371X、D671X、D971X。公稱通徑(DN) L D1 D z-φd H H0 A B 50 43 125 165 4-18 63 315 180 65 65 46 145 185 4-18 70 330 180 65 80 46 160 200 8-18 83 390 245 72 100 52 180 220 8-18 105 431 245 72 125 56 210 250 8-18 115 455 245 72 150 56 240 285 8-22 137 626 355 93 200 60 295 340 8-22 164 720 350 93 250 68 350 395 12-22 206 800 550 350 300 78 400 445 12-22 230 860 600 350 350 78 460 505 16-22 248 883 600 350 400 102 515 565 16-26 289 972 600 350 450 114 565 615 20-26 320 1043 750 380 500 127 620 670 20-26 343 1098 750 380 600 154 725 780 20-30 413 1236 750 380 700 165 840 895 24-30 478 1431 750 380 800 190 950 1015 24-33 525 1488 750 380

 近期很多客戶來問蝶閥厚度尺寸，問我們網站蝶閥尺寸表里面的字母L、H1、D1都表示什么意思，技術小編馬上更新蝶閥尺寸表字母的小知識。蝶閥公稱通經(即閥門管道大小)
DN(單位：MM)：蝶閥國標規格簡寫、NPS(單位：英寸)：蝶閥美標規格簡寫
蝶閥外形尺寸
L：法蘭距（叫法很多，也可以叫長度、厚度）、H1：中心距（解釋：閥門管道到閥門底部的尺寸）
蝶閥連接尺寸（即不同壓力螺栓尺寸數量不同)
D1：蝶閥螺栓孔中心距、4-M(d)：螺栓孔尺寸及對應的數量
附兩張常用蝶閥連接尺寸表供大家查看，你可根據我上述說明，找到對應的尺寸大小。

一、 蝶閥我們都是用大寫的【D】表示，所以閥門首字母是D的就表示是蝶閥。
二、 閥門傳動方式就是指我們蝶閥開啟關閉的方式：
手動（空白）、3：渦輪傳動、6：氣動傳動、9：電動
三、 連接方式符號：4：法蘭連接、6：焊接連接、7：對夾連接
四、 閥門結構形式符號：1：中線形式、2：雙偏心形式、3：三偏心形式
五、 閥座密封形式符號：H：硬密封、X：軟密封、F：襯四氟
六、 閥門壓力符號有國標蝶閥（PN表示）和美標蝶閥（表示class）之分的：
蝶閥國標的壓力符號：10：10公斤、16：16公斤、25：25公斤、40：40公斤
蝶閥美標壓力符號:150LB：16公斤、300LB：25公斤【LB代表蝶閥美標的單位】
七、閥體材質符號：Z：鑄鐵（也可以直接空白）、Q：球墨鑄鐵、C：鑄鋼、P：不銹鋼304、R：不銹鋼316
以上就是常見蝶閥國標的型號說明，舉例來說下：D941X-10P
