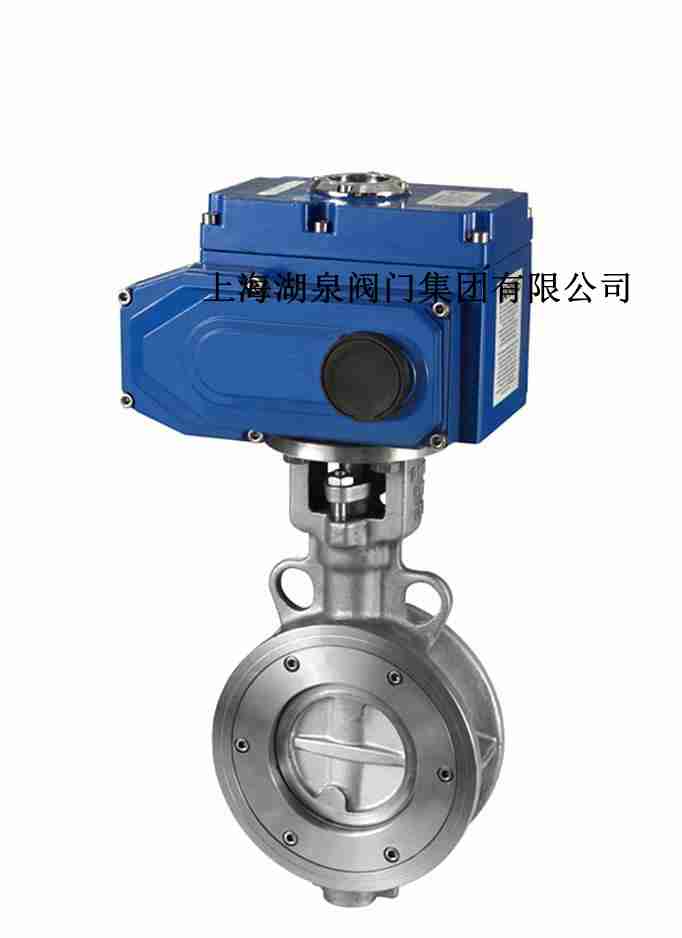

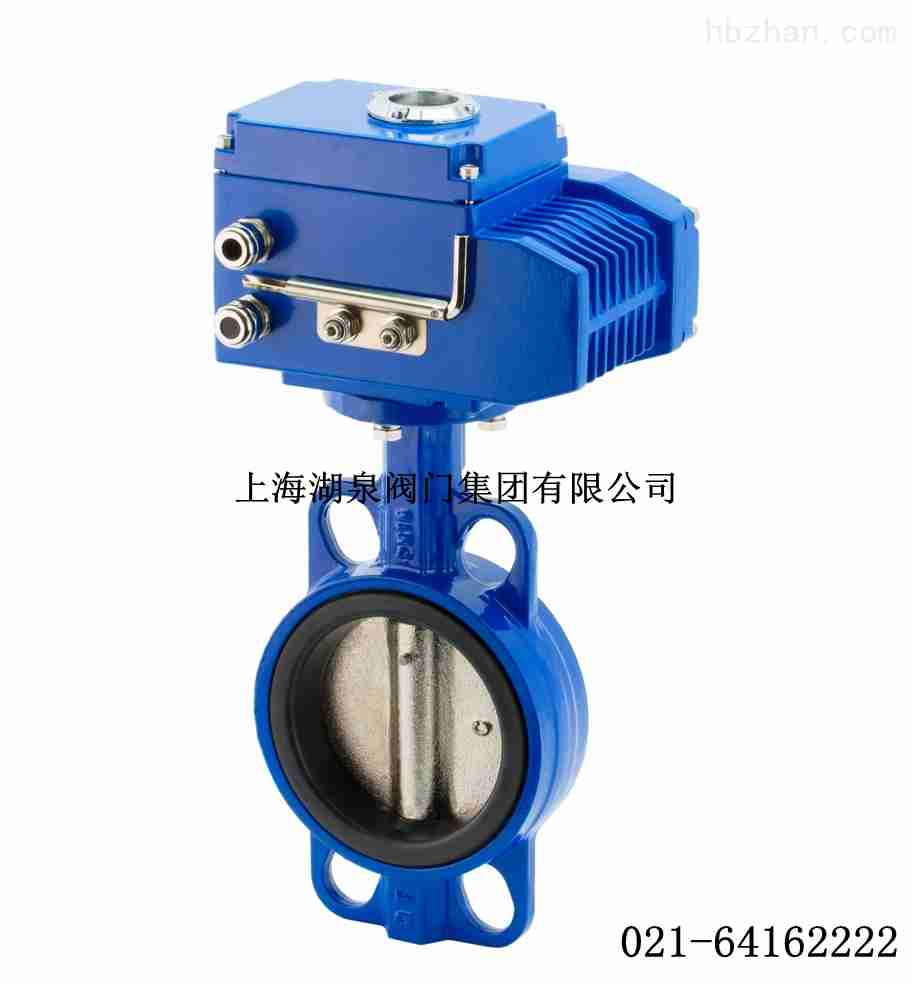

電動蝶閥介紹，型號表示方法平時大家對電動蝶閥的了解可能比較少，因?yàn)榻佑|的比較少，所以也就沒什么多的了解，但是電動蝶閥的應用確實是越來越廣泛了。今天就讓小編來帶大家一起深入認識一下電動蝶閥.看看他有怎樣的特點。電動動蝶閥這種產品主要用于流體的流量調節和控制，角行程儀表，轉角為0~90°，它是一個非線性設備，轉角開度與流量不是正比例關系，也與阻力不是線性反比關系，根據流體性質的不同，需要用試驗方法得到控制曲線參數值。在極限位置需要安裝行程開關作為定位器，中間開度值可用角度或距離傳感器供控制器作為控制參數。也可以用作為開環控制，但控制誤差比較大。 電動蝶閥介紹，型號表示方法電動蝶閥適用的場合電動蝶閥蝶閥適用于流量調節。由于蝶閥在管路中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路系統受壓力損失的影響，還應考慮關閉時蝶板承受管道介質壓力的堅固性。此外，還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。 蝶閥的結構長度和總體高度較小，開啟和關閉速度快，且具有良好的流體控制特性，蝶閥的結構原理*適合制作大口徑閥門。當要求蝶閥作控制流量使用時，*重要的是正確選擇蝶閥的尺寸和類型，使之能恰當?shù)亍⒂行У毓ぷ鳌?　 中線蝶閥通常，在節流、調節控制與泥漿介質中，要求結構長度短，啟閉速度快（1/4轉）。低壓截止（壓差小），推薦選用蝶閥。

與其他閥門對比，電動蝶閥具備下列優勢：
1。推力球軸承減少了閥桿的磨擦扭矩，使閥桿長期性運作平穩靈便。
2。抗靜電作用。在閥球、閥桿和油路板中間設立彈黃，可將電源開關全過程中造成的靜電感應引出來。
3。因?yàn)榫鬯姆蚁┑仍瓌拥y是全部閥門類型中液體摩擦阻力最少的閥門，即便是直徑較小的電動蝶閥，其液體摩擦阻力也非常小。材料具備優良的自潤滑軸承性能，與球的磨擦損害小，電動蝶閥的使用期限長。
4。小液體摩擦阻力。
5。靠譜的閥桿密封。因?yàn)殚y桿只轉動不升降機，閥桿填充料密封不容易毀壞，密封工作能力隨物質工作壓力的提升而擴大。
4。加工精度高，成本增加，不宜在高溫下應用，如管路中有殘?jiān)浅Ｈ菀妆粴堅枞斐砷y門沒法打開。清理方式是終止混泥土路面泵電動機，實際操作閥組上的手動式液壓換向閥，釋放出來儲能器中的工作壓力。順時針方向旋轉主閥排量主軸至排量較小的部位。隨后反方向旋轉排量主軸2圈，關掉熱管散熱器側周邊右端切斷閥。安裝好水清洗管路后，運行混泥土路面泵電動機，實際操作水清洗液壓換向閥搖桿使其處在“水清洗”部位，運行泵電源開關，泵開始工作，造成高壓水清洗各構件。用噴嘴清洗車輛時，32A閘閥處在關掉/關掉情況，32A閘閥在清理輸送管道時處在開啟情況。
型號表示方法 蝶閥附加代號：BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥;
①蝶閥編制代號：D表示蝶閥;
②傳動形式代號：手動(省略)、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動;
③連接方式代號：4法蘭式、6焊接、7對夾式;
④結構形式代號：1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心;
⑤密封材料代號：H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工;
⑥壓力等級代號：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國內壓力的代號，MPA是壓力的單位;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號，LB是美標磅級單位。
⑦殼體材質代號：C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。

電動蝶閥型號表示方法：
電動蝶閥附加代號：BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥；
蝶閥編制代號：D表示蝶閥；
傳動形式代號：手動（省略）、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動；
連接方式代號：4法蘭式、6焊接、7對夾式；
結構形式代號：1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心；
密封材料代號：H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工；
壓力等級代號：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國內壓力的代號，MPA是壓力的單位，一公斤等于0.1Mpa；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號，LB是美標磅級單位。
殼體材質代號：C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。

電動蝶閥字母代表
D941W-0.1C表示：蝶閥（D），傳動形式為電動（9），連接方式為法蘭式（  4），結構形式為中心線式（1），閥體直接加工（W），壓力等級為PN0.01Mpa（0.1），殼體材料為鑄鋼（C）。
D941H-16C表示：蝶閥（D），傳動形式為電動（9），連接方式為法蘭式（4），結構形式為中心線式（1），密封材料為不銹鋼 （H），壓力水平為PN1.6Mpa（16），外殼材料為鑄鋼（C）。  蝶閥的規范在GB / T 12238-2008“法蘭和連接彈性密封蝶閥”中有明確規定。

電動蝶閥型號有：D941X、D941F、D941F4、D941F46、D942F、D943H、BD943H、D943Y、BD943Y、BD943WC、D963H、D963Y、D971X、D971F46、D972F、D973H、D973Y等。
 電動蝶閥規格型號很多，根據口徑，壓力，材質，結構形式，連接方式，使用介質的不同，型號也會承現不同，比如我們經常生產的有D943H-16C DN300 D943X-10C DN250 D941X-10 DN100，D973H-25C DN600 D971X-10 DN400等。希望可以幫到您

電動蝶閥型號D971F-16C DN450 RF中的C代表閥門閥體材料是碳鋼。D971F-16C DN450 RF是完整的的閥門型號，業內人士可以從中了解完整的的閥門信息。D代表閥門類型為蝶閥，9表示閥門的驅動方式是電動，7表示閥門的連接形式是對夾式，1表示閥門是中線式密封型蝶閥，F(xiàn)表示閥門密封副材料是氟塑料，16表示閥門的公稱壓力是PN16,C表示閥門閥體材料是碳鋼,DN450表示閥門的公稱尺寸是450，450與孔徑 直接相關， RF表示法蘭連接的密封面形式是 突面 。

經過介紹大家對電動蝶閥有了更進一步的了解，有了更全面的認識，希望對你有所幫助。
