產品名稱：z941h 16c dn80鑄鋼電動法蘭閘閥[ 2021-10-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

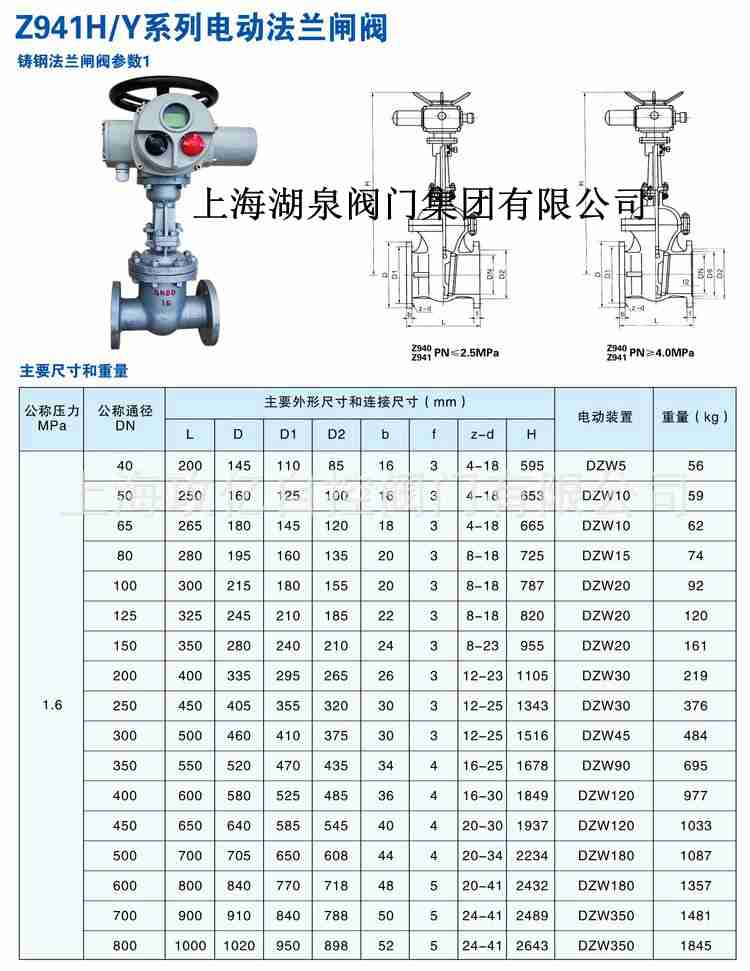

一、z941h 16c dn80鑄鋼電動法蘭閘閥產品詳情
上海湖泉閥門集團有限公司z941h 16c dn80鑄鋼電動法蘭閘閥全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。缺相保護：具有電源缺相保護功能。控制模式：常規遠方控制信號采用4~20mA模擬量信號控制或者開關量控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方信號、反饋信號均與內 部實現電氣隔離。禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。z941h 16c dn80鑄鋼電動法蘭閘閥此保護功能同時適用于現場控制方式和遠控控制方式。電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個令同時存在并有效），鑄鋼閘閥此時電動執行器將停執行完*個指令后再執行下一個指令瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。z941h 16c dn80鑄鋼電動法蘭閘閥現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。

二、z941h 16c dn80鑄鋼電動法蘭閘閥主要外形連接尺寸

公稱通徑DN（in）	主要外形尺寸及連接尺寸								電動裝置型號
公稱通徑DN（in）	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

z941h 16c dn80鑄鋼電動法蘭閘閥主要外形連接尺寸（PN25）：

公稱通徑DN（in）	主要外形尺寸及連接尺寸								電動裝置型號
公稱通徑DN（in）	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350
