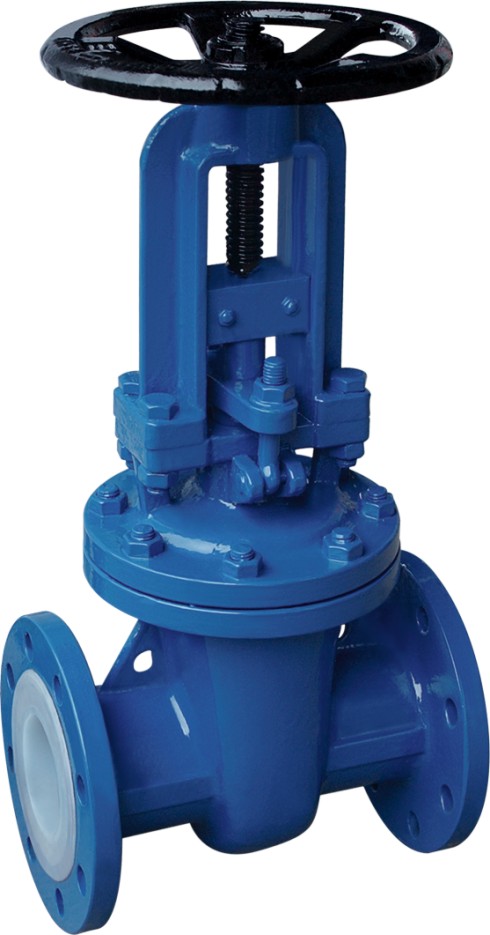

產品名稱：Z41F46-16C法蘭襯氟閘閥[ 2013-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
Z41F46-16C法蘭襯氟閘閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
產品零件材料：
Z41F46-16C法蘭襯氟閘閥主要零件材料 名稱 閥體、閥蓋 閥瓣 閥桿 填料 手輪 材料 鑄鐵、鑄鋼、不銹鋼、
襯F46、F3優碳鋼、不銹鋼、襯F46、F3 不銹鋼 F4 HT200 產品執行標準：
Z41F46-16C法蘭襯氟閘閥主要執行標準 設計標準 結構長度 法蘭標準 檢驗試驗 驅動方式 GB12234 GB12221 JB/T79-94、GB9113.1-26 GB/T13927 手動、電動、氣動 產品訂貨須知：
一、①法蘭襯氟閘閥產品名稱與型號②法蘭襯氟閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的法蘭襯氟閘閥型號，請按法蘭襯氟閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://m.360dvd.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

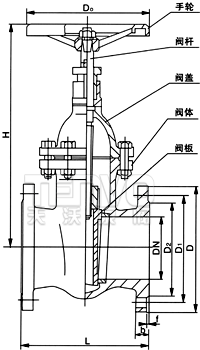

產品外形和連接尺寸：
Z41F46-16C法蘭襯氟閘閥主要外形和連接尺寸 公稱通徑 標準值 參考值 DN（mm) NPS(inch) L* D D1 D2 f b Z-φd D0 H H1 WT(kg) PN1.0MPa 15 1/2 130 95 65 45 2 14 4-φ14 120 110 125 6 20 3/4 150 105 75 55 2 16 4-φ14 140 120 140 7 25 1 160 115 85 65 2 16 4-φ14 140 132 155 8 32 11/4 180 135 100 78 2 18 4-φ18 160 156 185 11 40 11/2 240 145 110 85 3 18 4-φ18 200 167 210 20 50 2 250 160 125 100 3 20 4-φ18 200 358 410 28 65 21/2 270 180 145 120 3 20 4-18 250 375 440 32 80 3 280 195 160 135 3 22 4-φ18 250 435 515 45 100 4 300 215 180 155 3 22 8-φ18 280 500 600 60 125 5 325 245 210 185 3 24 8-φ18 280 615 740 110 150 6 350 280 240 210 3 24 8-φ23 400 675 825 120 200 8 400 335 295 265 3 26 8-φ23 400 820 1020 150 250 10 450 390 350 320 3 28 12-φ23 450 970 1220 240 300 12 500 440 400 368 4 28 12-φ23 500 1145 1445 340 350 14 550 500 460 428 4 30 16-φ23 600 1280 1630 550 400 16 600 565 515 482 4 32 16-φ25 600 1450 1850 680 450 18 650 615 565 532 4 32 20-φ25 650 1538 1988 795 500 20 700 670 620 585 4 34 20-φ25 650 1730 2230 880 PN1.6MPa 15 1/2 130 95 65 45 2 14 4-φ14 120 110 130 7 20 3/4 150 105 75 55 2 16 4-φ14 140 120 140 8 25 1 160 115 85 65 2 16 4-φ14 140 135 160 9 32 11/4 180 135 100 78 2 18 4-φ18 160 160 190 13 40 11/2 240 145 110 85 3 18 4-φ18 200 170 220 25 50 2 250 160 125 100 3 20 4-φ18 200 360 410 32 65 21/2 270 180 145 120 3 20 4-φ18 250 380 440 38 80 3 280 195 160 135 3 22 8-φ18 250 440 520 50 100 4 300 215 180 155 3 24 8-φ18 280 500 600 68 125 5 325 245 210 185 3 26 8-φ28 280 615 740 125 150 6 350 280 240 210 3 28 8-φ23 400 680 830 170 200 8 400 335 295 265 3 30 12-φ23 400 820 1020 210 250 10 450 405 355 320 3 32 12-φ25 450 980 1230 260 300 12 500 460 410 375 4 34 12-φ25 500 1150 1450 480 350 14 550 520 470 435 4 38 16-φ25 600 1285 1635 620 400 16 600 580 525 485 4 40 16-φ30 600 1455 1855 805 450 18 650 640 585 545 4 44 20-φ30 650 1545 1990 880 500 20 700 705 650 608 4 46 20-φ34 650 1735 2235 920
