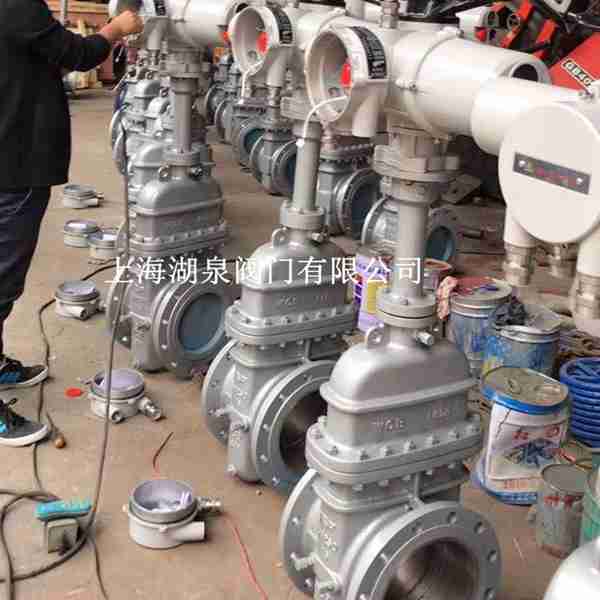

產品名稱：dn500電動平板閘閥[ 2021-01-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

名稱: 電動平板閘閥
型號: Z943F
連接方式：法蘭
品牌: HQ上海湖泉
公稱通徑: DN100~DN2000mm ;
公稱壓力: Class150～900/PN1.0～16.0MPa
適用溫度: 150℃;
閥體材質: WCB、不銹鋼;
適用介質: 水、氣體、油品等

一、dn500電動平板閘閥產品介紹

上海湖泉閥門有限公司Z943F電動平板閘閥適用于Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃的石油、天然氣、水、油品等管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。是一種關閉件為平行閘板的滑動閥。平板閘閥其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。采用新型浮動式密封結構，適用于壓力不大于10MPa，溫度-29～121℃的H2S氣體含量較高的天然氣管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便。

二、電動平板閘閥產品結構特點

1、閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2、閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流直接沖刷。閥座應由有潤滑、不磨損材料制成。
3、閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管：鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。
(2) 閥桿：螺紋長度直到托架；銷釘和點焊；具有穩定性。
(3) 壓力密封：結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。
(4) 閥座環：焊接閥座環垂直于流動通道，易于維護。
(5) 執行機構：閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
(6) 軛架：完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
(7) 壓蓋：兩件式，自調節壓蓋，避免被彈出。
(8) 整體后座：硬面，使用壽命最長。
(9) 閥瓣：彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
(10) 整體止動：整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

三、dn500電動平板閘閥產品主要零件材料

閥門/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-A6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM

四、dn500電動平板閘閥產品訂貨須知

1、訂貨前請認真了解本產品Z943F電動平板閘閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購Z943F電動平板閘閥時，請?jiān)敿?xì)填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），帳號及代表人。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

五、dn500電動平板閘閥產品主要外形結構尺寸

DN	L	D	D1	D2	b	z×φd	H	H1	D0	重量/kg
50	178	160	125	100	20	4×φ18	450	80	250	23
65	190	180	145	120	20	8×φ18	550	95	300	40
80	203	195	160	135	22	8×φ18	610	100	300	45
125	254	245	210	185	24	8×φ18	798	132	350	95
150	267	280	240	210	24	8×φ23	895	150	350	105
200	292	335	295	265	26	8×φ23	1130	188	350	140
250	330	390	350	320	28	12×φ23	1290	225	400	240
300	356	440	400	368	28	12×φ23	1480	247	450	300
350	381	500	460	428	30	16×φ23	1660	275	450	460
400	406	565	515	482	32	20×φ25	1850	312	500	560
450	432	615	565	532	32	20×φ25	2080	335	500	780
500	457	670	620	585	34	20×φ30	2300	380	600	1050
600	508	780	725	685	36	20×φ30	2680	445	800	1680
700	610	895	840	800	40	24×φ30	3080	490	800	2250
800	660	1010	950	905	44	24×φ34	3491	560	1000	4260
900	711	1110	1050	1005	46	28×φ34	3897	610	1000	4260
1000	811	1220	1180	1115	50	28×φ34	4317	715	1200	5540
