產品名稱： dn350鑲銅密封電動鑄鐵閘閥[ 2023-03-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、 dn350鑲銅密封電動鑄鐵閘閥產品介紹

上海湖泉閥門集團有限公司鑄鐵閘閥生產廠家,資質齊全,生產周期短， DN350鑄鐵手動法蘭暗桿銅芯閘閥結構緊湊, 鑄鐵暗桿閘閥是閘閥的結構形式之一、并且有一個相應的立桿閘閥,兩者之間的區別是它們的外觀和結構特征,鑄鐵閘閥適用于石油、化工、制藥、電力等行業,在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。暗桿閘閥,驅動方式可選用手動、蝸輪、氣動、電動,連接方式可選用...廣泛用于石油、化工、制藥、電力等行業,在蒸氣、水、油類介質的管路上作啟閉用。

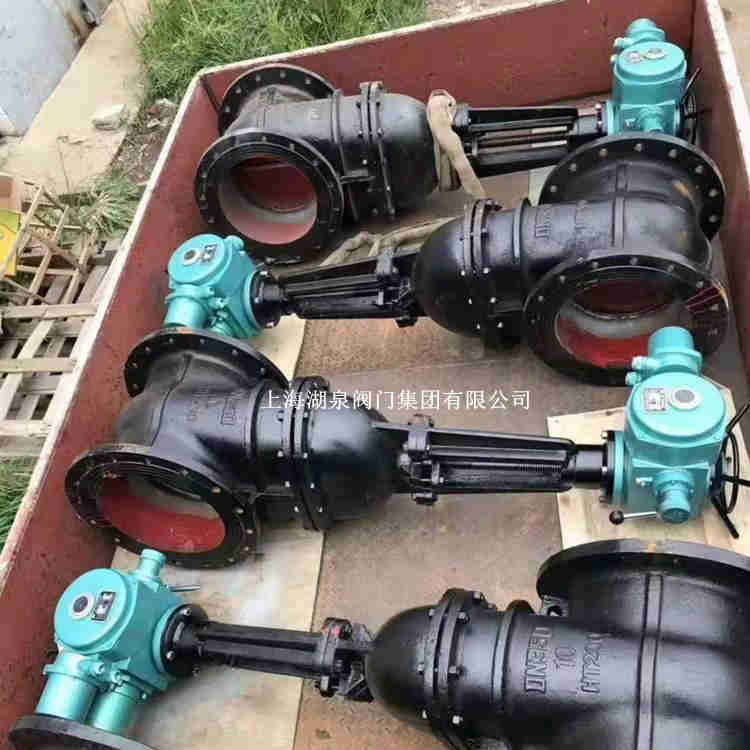

dn350鑲銅密封電動鑄鐵閘閥

二、 dn350鑲銅密封電動鑄鐵閘閥產品技術參數

Z41T、Z41W、Z41H 型 PN10~PN40 法蘭連接鐵制明桿閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z41T-10	10	1.0	0~200	水、蒸汽、油品
Z41T-16	16	1.6	0~200	水、蒸汽、油品
Z41T-16Z	16	1.6	-20~120	水、非腐蝕性液體、飽和蒸汽
Z41T-16Q	16	1.6	0~200	水、蒸汽、油品
Z41W-10	10	1.0	0~200	水、蒸汽、油品
CZ41W-16	16	1.6	0~200	水、蒸汽、油品
Z41W-16Q	16	1.6	0~200	水、蒸汽、油品
Z41H-10	10	1.0	0~200	水、蒸汽、油品
Z41H-16	16	1.6	0~200	水、蒸汽、油品
Z41H-16Q	16	1.6	0~200	水、蒸汽、油品
Z41H-25Q	25	2.5	0~200	水、蒸汽、油品
Z41H-40Q	40	4.0	0~200	水、蒸汽、油品

Z41T、Z41W、Z41H 型 PN10~PN40 法蘭連接鐵制明桿閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閥桿	手輪
Z41T-10	灰鑄鐵	不銹鋼	鑄鐵
Z41T-16	灰鑄鐵	不銹鋼	鑄鐵
Z41T-16Z	鑄鐵	黃銅	-
Z41T-16Q	球墨鑄鐵	不銹鋼	鑄鐵
Z41W-10	灰鑄鐵	不銹鋼	鑄鐵
CZ41W-16	灰鑄鐵	不銹鋼	鑄鐵
Z41W-16Q	球墨鑄鐵	不銹鋼	鑄鐵
Z41H-10	灰鑄鐵	不銹鋼	鑄鐵
Z41H-16	灰鑄鐵	不銹鋼	鑄鐵
Z41H-16Q	球墨鑄鐵	不銹鋼	鑄鐵
Z41H-25Q	球墨鑄鐵	不銹鋼	鑄鐵
Z41H-40Q	球墨鑄鐵	不銹鋼	鑄鐵

Z41T、Z41W、Z41H 型 PN10~PN40 法蘭連接鐵制明桿閘閥主要外形及結構尺寸
DN	L	D	D1	D2	z×Φd	b	f	H關	H開	D0
50	180	160	125	100	4×Φ18	20	3	295	346	180
65	190	180	145	120	4×Φ18	20	3	323	408	180
80	203	195	160	135	4×Φ18	22	3	377	465	200
100	230	215	180	155	8×Φ18	22	3	433	542	200
125	255	250	210	184	8×Φ18	24	3	527	662	240
150	267	280	240	210	8×Φ23	24	3	596	754	240
200	330	335	295	265	8×Φ23	26	3	772	984	320
250	380	390	350	320	12×Φ23	28	3	904	1168	320
300	420	440	400	368	12×Φ23	28	4	1045	1357	400
350	450	500	460	428	16×Φ32	30	4	1177	1542	400
400	480	565	515	482	16×Φ25	32	4	1345	1795	500
450	510	615	565	532	20×Φ25	32	4	1510	1975	640
500	540	670	620	585	20×Φ25	34	4	1615	2102	640
600	600	780	725	685	20×Φ30	36	5	2120	2740	729
