產品名稱：電動閘閥執行機構[ 2020-04-13 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

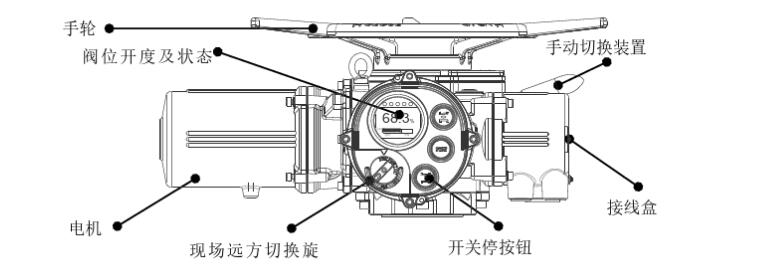

結構圖片

一、電動閘閥執行機構產品概述
我公司生產的電動閘閥執行機構是一款可以接受外部控制命令,驅動電機和減速器將動力傳遞至閥門,并對閥門開度進行伺服控制的設備。它采用先進的設計制造理念，非侵入式流線結構，編碼器行程技術，在控制上比進口品牌更加優化，更貼近國內市場的自動化控制要求，是電力、石化、環保、冶金、水處理等領域閥門控制的優選品牌。

二、電動閘閥執行機構產品特點
1、外殼采用鋁合金壓鑄,線條流暢,體積和重量?jī)H相當于同類產品的35%.
2、智能型、開關式、各類信號輸出型等能滿足各類自動化控制的需求.
3、一體化輸出、智能控制模塊集成于電動執行器內,可適應各種配套功能的需要.
4、多種電源、多種速度:可滿足多種工況的需求.
5、多種保護、使用方便:過熱保護、過載保護、雙重限位.免加油、防塵、防水、防銹、可任意角度安裝.

三、電動閘閥執行機構技術參數
1 電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
2 工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤95%（25℃時）。
2.3 防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
2.4 防護等級：IP55（特殊訂貨IP65、IP67）。
3 工作制：短時10分鐘（特殊訂貨30分鐘）。

四、電動閘閥執行機構產品訂貨須知
1、產品名稱與型號，如有特殊要求，訂貨時必須說明，若不說明則按本公司規定提供。
2、執行器、閥門電動裝置配套的閥門介質、溫度、壓力、口徑。
3、環境具有爆炸性氣體必須說明，并必須符合本說明書中防爆標志的規定。
4、請寫明連接尺寸標準，閥桿直徑及伸出長度，若連接尺寸與本說明書不符，可與本公司協商解決。
5、手輪順時針旋轉為關閥，如與此相反必須說明。

五、電動閘閥執行機構性能參數

型號	公稱 轉矩 (N.m）	大控制轉矩 (N.m）	小控制轉矩 (N.m）	輸出軸轉圈數 (圈)	允許通過閥桿直徑 (mm)	手動 速比	輸出轉速 (r/min）	電機功率 (kw）	重量 (kg）
DZBZ5	50	75	≤25	150	28	1∶1	18	0.12	28
DZBZ10	100	150	≤50	160			24、36	0.25 0.37	61
DZBZ15	150	225	≤75					0.37 0.55	63
DZBZ20	200	300	≤100		40			0.55 0.75	63
					28
DZBZ30	300	450	≤150		40		24	0.75	65
					28
DZBZ45	450	675	≤225	110	48		24	1.1	110
							36	1.5
DZBZ60	600	900	≤300				24	1.5	112
							36	2.2
DZBZ90	900	1350	≤450		60		24	2.2	139
					48		36	3.0
DZBZ120	1200	1800	≤600		60		24	3.0	142
					48
DZBZ180	1800	2160	≤900	140	70	25∶1	24	4.0	261
							36	5.5
DZBZ250	2500	3000	≤1250				24	5.5	264
DZBZ350	3500	4200	≤1750		75	13∶1	18	7.5	430
DZBZ500	5000	6000	≤2500					10	440
DZBZ800	8000	9600	≤4000	120	80	90∶1	12	13	800
DZBZ1000	10000	12000	≤5000		100			15	820
