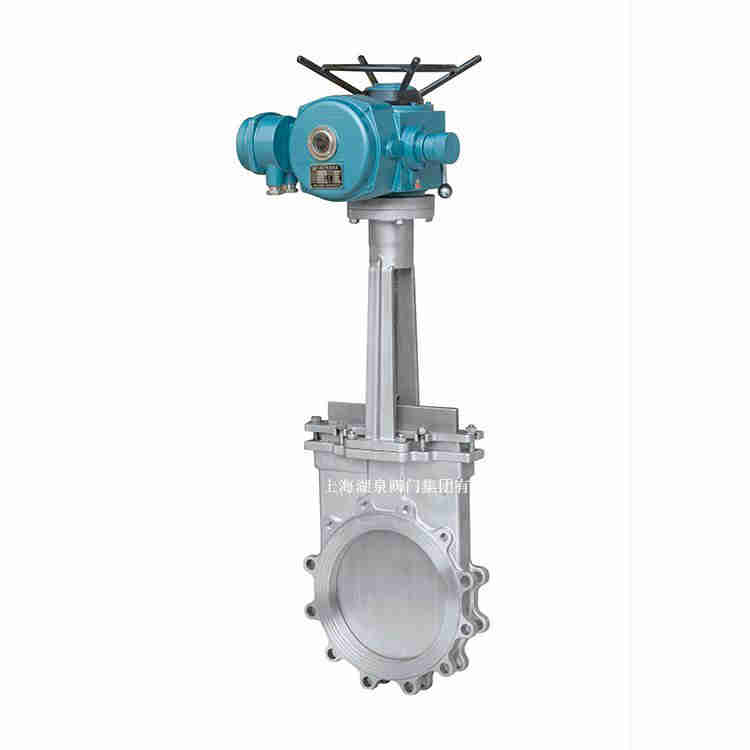

產品名稱：導熱油不銹鋼電動刀型閘閥[ 2022-08-25 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、導熱油不銹鋼電動刀型閘閥產品介紹

上海湖泉閥門集團有限公司導熱油不銹鋼電動刀型閘閥采用多回轉電動裝置,用以驅動和控制閥門的開啟和關閉,操作人員可以在控制室內遠距離對閥門進行控制,也可以現場手動操作,也可以與計算機配合實現計算機自動控制。該產品是由閥體、閥板、菱形閥座、閥桿、填料壓蓋、電動執行器組件部分組合而成，區別于傳統刀閘閥是它的閥座是菱形結構，可以通過閘板上下位移的大小實現對管路介質的調節作用，主要用于污水處理廠鼓風機曝氣裝置工藝段作為空氣調節閥使用，刀型閘閥按照口徑不同制成暗桿和明桿兩種形式，內部可制成V形、三角形、五角形通道， V型閘板可作為調節控制使用。

二、導熱油不銹鋼電動刀型閘閥產品優點

1.、可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
2、整體的不銹鋼材質，可防止腐蝕的破壞，短結構長度，可節省原料，安裝空間，也有效支持管道強度。
3、科學的上密封填料設計，使上密封安全有效，經久耐用，三角形的支架節省原料，保證需要的力學性強。
4、閥體上的導向塊使閘板正確運動．擠壓塊保證閘板有效密封，閥體加強筋設計提高閥體強度。
5、不銹鋼閥桿經久耐用，雙頭螺使益的啟閉更為迅速，可任意選用驅動機構。
6、V型閘板可作為調節閥使用。

三、導熱油不銹鋼電動刀型閘閥產品性能參數

公稱壓力	殼體試驗（Mpa)	密封封試驗（Mpa)	工作溫度	通用介質
0.6、1.0、1.6	0.9、1.5、2.4	0.7、1.1、1.8	≤900℃	紙漿、污水、煤裝漿、灰、渣水混全物

四、導熱油不銹鋼電動刀型閘閥零部件材料

閥體、閥蓋	閘板	閥桿	密封閥座	填料
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金、	盤根

五、導熱油不銹鋼電動刀型閘閥產品技術參數

1、公稱通徑：DN50-600mm NPS2"-24"
2、閥體材質：鑄鋼(WCB)、不銹鋼（304、316）、2520
3、公稱壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB
4、密封型式：硬密封（H、Y）、軟密封（X、F）
5、泄漏量：硬密封：D級（液體0.1XDNmm3/s）、軟密封：*（零泄漏）
6、驅動方式：電動執行器（開關型、調節型、防爆型、智能體式）
7、適用溫度：-38~+650℃(具體溫度范圍視密封副材質和介質性質而定)
8、連接法蘭：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS標準

PN1.0MPa法蘭連接尺寸
公稱通徑	法蘭外徑	螺栓孔中心距	螺栓孔直徑	螺栓孔數量	螺栓直徑	密封面		法蘭厚度
DN	D	K	L	螺栓孔數量	螺栓直徑	d	f	C
DN50	165	125	18	4	M16	100	3	18
DN65	185	145	18	4	M16	120	3	20
DN80	200	160	18	4	M16	135	3	20
DN100	220	180	18	8	M16	155	3	22
DN125	250	210	18	8	M16	185	3	24
DN150	285	240	23	8	M20	210	3	24
DN200	340	295	23	8	M20	265	3	24
DN250	395	350	23	12	M20	320	3	26
DN300	445	400	23	12	M20	368	4	28
DN350	505	460	23	16	M20	428	4	28
DN400	565	515	26	16	M24	482	4	30
DN450	615	565	26	20	M24	532	4	30
DN500	670	620	26	20	M24	585	4	32
DN600	780	725	30	20	M27	685	5	36
DN700	890	840	30	24	M27	800	5	36
DN800	1015	950	34	24	M30	905	5	38
DN900	1115	1050	34	28	M30	1005	5	38
DN1000	1230	1160	36	28	M33	1110	5	38
