產品名稱：D371F46對夾式襯氟蝶閥[ 2021-06-18 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

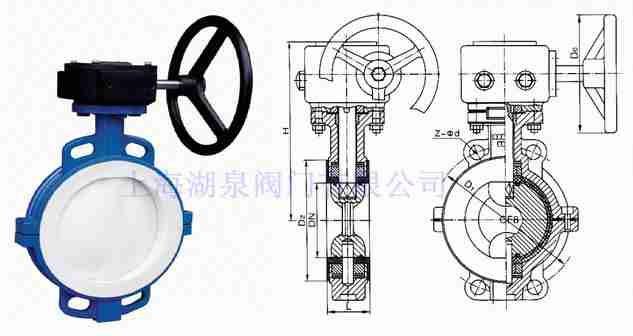

一、D371F46對夾式襯氟蝶閥產品說明
上海湖泉閥門有限公司D371F46對夾式襯氟蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外，D371F46對夾式襯氟蝶閥體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。對夾式襯氟蝶閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

二、D371F46法蘭式襯氟蝶閥工作原理
上海湖泉閥門廠家D371F46對夾式襯氟蝶閥采用對分兩片閥體組合，閥座與閥體內襯一體化，蝶閥工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑、流體阻力小、CV值高、流通能力強、扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。

三、D371F46法蘭式襯氟蝶閥主要零件材料
帶桿蝶板：全襯F4/F46、半襯 (不銹鋼)F4、F46
襯墊：硅橡膠
蝸輪/手柄：球墨鑄鐵、鋁合金
上下閥體：鑄鐵、鑄鋼、不銹鋼、襯F4、F46
閥座：F4/F46
